設備の紹介/equipment

熟練の技と最新のテクノロジーの融合で、ハードな素材をソフトに展開。

 山口金属曲板工業には、顧客の多種多様なニーズに応える、高度な技術と設備があります。

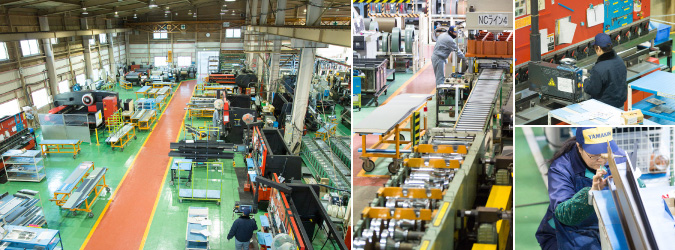

小郡工場内

幅広いニーズに丁寧かつスピーディーに対応し、常に満足していただけるよう生産革新を行ってまいります。

  • 小郡工場
  • 陶工場
  • 美東工場
  • (株)山金工業

小郡工場

小郡工場内

高度な板金加工によって造り出す製品は高い評価を受けています。

 曲板工業という社名に相応しいクオリティーの高い曲げ加工を始め、高度な板金加工は我が社の得意分野です。各加工機械と設計部門、管理部門とをネットワークでつなぎ、加工データの一元管理ができるシステムを導入し、多工程・複雑形状の高水準な部材製作を行います。

事業内容 板金・プレス加工、アルミ建材加工、組立、部材開発設計、太陽光関連部材製作

小郡工場の特徴

板金技能集団

板金工程

(技能)

 複雑な形状の製品を、設計から切断・穴あけ加工を経て次々に曲げていく。また、お客様から指定された寸法公差内で正確にかつ早さにもこだわって作り続けるプロ集団。

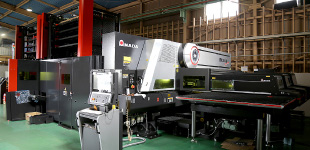

複合機(ターレットパンチ・レーザー)EMLZ15J+AS/ULS-NTK

複合機(ターレットパンチ・レーザー)
EMLZ15J+AS/ULS-NTK

(加工切断機)

 ファイバーレーザーの出力は3KW。加工範囲は3050×1525で板厚は6㎜まで加工可能。Co₂レーザーでは不可能だった微細加工が可能となった。また、専用金型を用意することによりバーリング加工+タップ加工やルーバー加工を行い、ファイバーレーザーで外寸を正確に切断することが可能。さらに、素材棚と製品棚(AS/ULS-NTK)を併設したことにより、材料の取り出しから加工後の仕掛品を同じ種別毎に自動的に積載することが出来る。

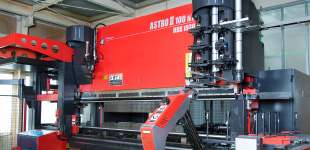

ASTROⅡ 100NT自動ベンダー

ASTROⅡ 100NT自動ベンダー

(プレス)

 上下の金型交換を製品ごとに自動で行い、曲げ加工から製品の搬出と集積までを一貫して行うことが可能。こちらもプログラムの組み合わせにより、長時間連続運転が可能となっている。

一から設計いたします。ご相談ください。

 けらばや破風などの複雑な屋根周りの形状も、一から設計できる開発陣が、お客様のご要望を形にします。「何となくだけれども、こんなものが欲しい。」でも、遠慮なくご相談ください。

設備名 機械名 能力 台数
切断機 スリッターライン 板厚MAX t1.2 W=1219 1
シャーリング 板厚MAX t1.2 W=3075 1
加工切断機 NCプレス加工ライン(油圧式) 60t W=40~500 1
NCプレス加工ライン(M) 80t W=40~500(第2・前1) 4
NCプレス加工ライン(M) 110t W=40~500(第2・奥) 1

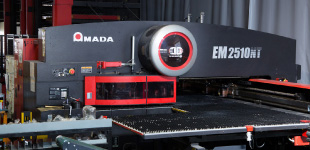

NCタレットパンチプレスEM2510NT プレス能力20t 板厚MAX t3.2 1
NCタレットパンチプレスEM2510NT
サイクルローダーセルシステム
プレス能力20t 板厚MAX t3.2棚6段×2
ラベルプリンター付仕様
1
NCタレットパンチプレスEM2510NT
セルシステム
プレス能力20t 板厚MAX t3.2棚6段×1 1
EMLZ15Jターレットパンチ・レーザー複合機 レーザー出力:3KW、加工範囲3050×1525(つかみ替え有)
板厚:6㎜まで
1
プレスブレーキ ASTROⅡ100NT(HDS1030) 100t L=1200 1
HD5020NT 50t L=2000 1
FBD1253NT 120t L=3000 4
FBD 2504 250t L=4000 1
FMBⅡ3613NT 35t L=1300 1
EG4010 40t L=1000 1
溶接機 インバータスポット溶接機 1800A 1
ダイヘンTIG溶接機 200A・25V 2
アマダFLW600MT SPCC:t0.5〜2.0
SUS:t0.5〜2.0
アルミ:t0.5〜1.5
1
カシメ機 リベットセッター 2t 1
その他 フォーミングロール 専用型 11
カセット式フォーミングロール MAX 36段 1
油圧式コーナーシャー 220×220 10t 1
傾斜式手動鋸盤 刃290〜305φ 1
自動金型研磨機 パンチ・ダイ1.5〜16φ 1
NC付アルミ形材加工ライン 専用型 2
