設備の紹介/equipment

熟練の技と最新のテクノロジーの融合で、ハードな素材をソフトに展開。

 山口金属曲板工業には、顧客の多種多様なニーズに応える、高度な技術と設備があります。

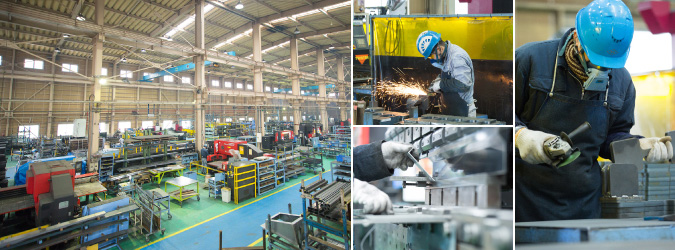

小郡工場内

幅広いニーズに丁寧かつスピーディーに対応し、常に満足していただけるよう生産革新を行ってまいります。

  • 小郡工場
  • 陶工場
  • 美東工場
  • 山金グループ

美東工場

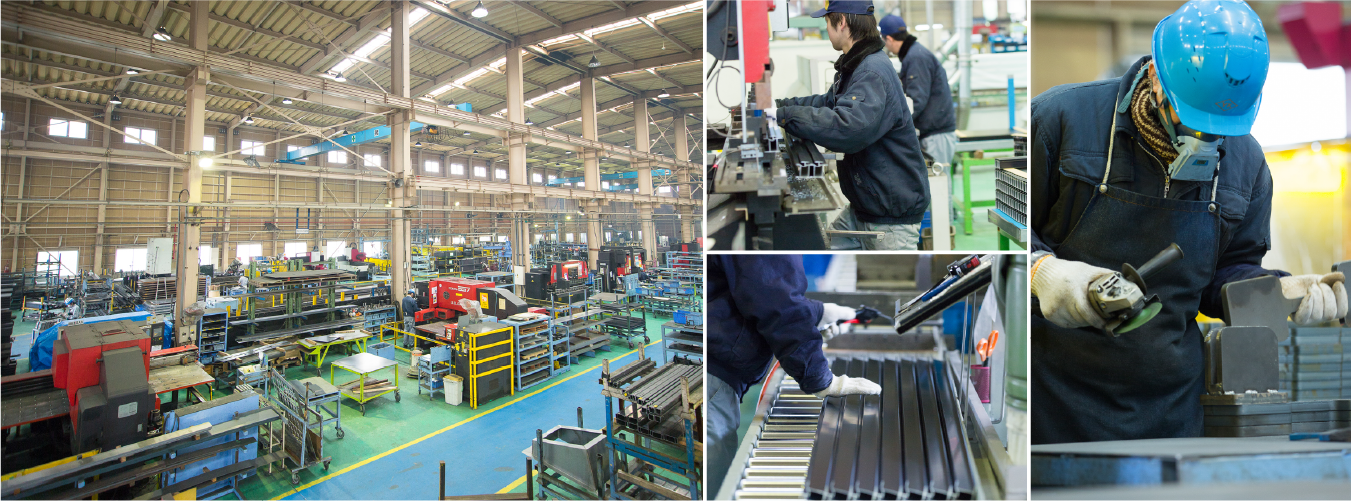

美東工場内

信頼をカタチにして安全をお届けします。

 構造部材とは家を支える鉄骨柱、壁を支える鉄骨フレーム、床を支える鉄骨梁と住宅部材の中でも高い耐震性能、耐久性、厳しい品質が要求される部材です。
薄板から厚板(1.6〜25mm)まで、幅広く材料を使用するのが特徴です。

事業内容 H梁鋼、独立柱、外壁フレーム、内部鉄骨階段構造、鉄骨部材の板金プレス、溶接加工

美東工場の特徴

溶接工程

溶接工程

(技能)

 扱う板厚が1.6~9mmと幅広いが、材料ごとに的確な電流と電圧に調整しながら長い距離でもブレることなく溶接し続けることができる技能集団。

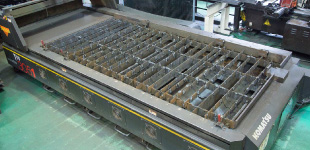

プラズマ加工機

プラズマ加工機

(切断機)

 主に19mmの厚板からベースプレートを切り出すのに使用する。

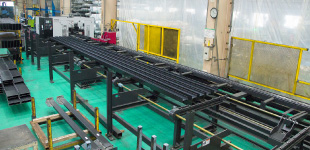

ドリルソー

ドリルソー

(その他)

 主にH型鋼への穴あけ加工に使用する。ドリル式は、パンチ式とは違い厚みのある部材にも加工が出来る。10mある材料に加工していくことも多く、美東工場の重要な工程の一つ。

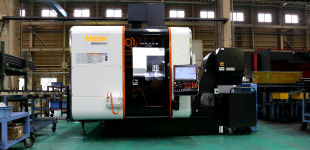

VARIAXIS i-500

VARIAXIS i-500

(マシニングセンタ)

 同時5軸加工が可能なマシニングセンタを導入。3軸加工用とは違い、材料を掴んだままテーブルが回転するので芯出しをする必要がない。高精度な加工が可能である。基本的にドリルが入らない形状以外のものなら、何でも作れる高性能を実現。

設備名 機械名 能力 台数
独立柱自動溶接装置 独立柱回転溶接装置 各種パイプとプレートを自動溶接し、歪みの矯正も行う。 2
溶接ロボット AXMV6L 1
溶接ロボット AXMV4L 1
プレス タレットパンチプレス 50t 2
ブレーキプレス 125t L=3000 1
ブレーキプレス 150t L=3000 1
ブレーキプレス 220t L=4000 1

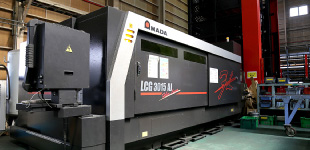

ファイバーレーザーマシン アマダLCG3015AJ(6KW)+ASFH3015G 板厚MAX:t28 W=3050×1525 1
溶接機 半自動溶接機 125~300A 16
パルスMAG溶接機 350A 3
溶接ロボット   9
切断機 バンドソー(ニコテック) □-250 1
バンドソー(アマダ) □-251 1
シャーリング(コマツ) 板厚MAX t6.0 W=3100 1
プラズマ 板厚MAX t25 W=1500×3100 1
穴あけ加工機 DS400(DAITO) H型鋼MAX400×200 φ9~28 2
CBF-3015W(タケダ) H型鋼MAX300×150 φ9~29 1
独立柱加工機AE-04-316(クラステック) 角パイプ100×100 L=2000 1
オートボーラー ABP-516SM(タケダ) φ14.1~40 MAX板厚100
ワークサイズ500×1600(1面)
1
オートボーラー ABP-1015G(タケダ) 1
マシニングセンタ VARIAXIS i-500
(ヤマザキマザック)
最大ワークサイズ φ500mm×350mm
最大積載質量:300kg
1
その他 油圧式コーナーシャー   1
ショットブラスト   1
全自動ユニットワーカー 切断60t 穴明け40t 1
